儀表管道電伴熱帶保溫選型
**選型步驟與關鍵考慮因素：**
1. **明確設計參數 (基礎)：**
* **維持溫度 (Tm)：** 需要保持的介質***低溫度（例如，防凍通常取5-10°C；防止凝結或維持流動性可能更高）。
* *****低環境溫度 (Ta)：** 安裝地點可能出現的***低空氣溫度（考慮極端情況，有氣象數據***好）。
* **暴露風速 (V)：** 管道安裝位置的平均或***大風速（影響散熱）。
* **管道參數：**
* 材質（碳鋼、不銹鋼、銅、塑料等 - 導熱系數不同）
* 外徑 (OD)
* 長度 (L)
* 是否有法蘭、閥門、支撐？ (這些是散熱點，需要額外補償)
* **介質參數：**
* 類型（水、油、氣體、化學品等）
* 初始溫度（如果需要從低溫啟動加熱）
* 是否有相變？（如蒸汽伴熱管的冷凝水）
* **保溫層參數 (非常重要！)：**
* 材質（巖棉、玻璃棉、橡塑、PIR/PUR等）
* 厚度 (δ)
* 導熱系數 (k - 通常由廠家提供)
* **電源：** 可用電壓（220V AC, 380V AC, 110V AC等）、頻率（50Hz/60Hz）。
* **安裝環境：**
* 區域分類（普通區、防爆區 - 1區、2區；粉塵防爆區 - 21區、22區）**至關重要！**
* 環境腐蝕性（是否需要防腐型外護套）
* 安裝空間限制（是否便于安裝和維修）
* **控制要求：**
* 是否需要準確溫控？
* 是否需要遠程監控或報警？
* 是否需要防凍保護即可（簡單的溫控器）？
2. **計算熱損失 (Qloss)：**
* 這是選型的核心依據。需要計算在***低環境溫度下，維持目標溫度時，單位長度管道（W/m）的總熱損失。
3. **選擇電伴熱帶類型：**
* 根據熱損失、維持溫度、管道長度、控制要求、環境（特別是防爆）選擇：
* **自限溫伴熱帶 (Self-Regulating)：**
* **原理：** PTC高分子導電材料，溫度升高電阻增大，功率自動降低。輸出功率隨被伴熱體溫度變化自動調節。
* **優點：** 自動調節功率，不會過熱（即使重疊安裝）；安裝相對簡單，可現場裁剪；啟動電流小；節能（尤其在環境溫度波動時）。
* **缺點：** 維持溫度有限（通常≤85°C或≤110°C高溫型）；單位長度功率密度較低（相對恒功率）；冷態啟動電流大（但持續時間短）；價格通常比恒功率高；老化后功率會衰減。
* **適用：** 大多數儀表管道防凍和維持溫度不太高的場合（<85°C）。是儀表伴熱的主流選擇。尤其適合溫度波動大、形狀復雜（有閥門法蘭）、不同管徑混合的場合。
* **恒功率伴熱帶 (Constant Wattage)：**
* **原理：** 電阻絲發熱，功率恒定不變。需要配合溫控器使用，防止過熱。
* **優點：** 維持溫度高（可達150°C以上甚至更高）；單位長度功率密度高；價格相對較低；長度可以很長（串聯型）。
* **缺點：** 須***配合溫控器使用；安裝需要準確計算長度（并聯型需專用接線盒，串聯型長度固定）；重疊安裝會過熱損壞；啟動電流等于工作電流。
* **適用：** 需要較高維持溫度（>85°C）或超長距離伴熱（串聯型）的場合。在儀表伴熱中相對少用，除非有特殊高溫需求。
* **礦物絕緣 MI 加熱電纜 (Mineral Insulated)：**
* **原理：** 金屬護套（銅或不銹鋼）內封裝高電阻合金絲和密實的氧化鎂絕緣粉。本質是恒功率加熱元件。
* **優點：** 機械強度極高，耐壓、耐腐蝕、耐高溫（***高可達600°C以上）；長度定制靈活；壽命極長；防爆性能優異。
* **缺點：** 價格昂貴；安裝需要專用端子和密封技術（冷端處理）；彎曲半徑較大；須***配合溫控器使用。
* **適用：** 高溫需求、極端環境（高壓、強腐蝕、高機械損傷風險）、高可靠性要求（如核電站）、危險區域核心設備。儀表伴熱中用于特殊苛刻環境或關鍵儀表。
* **集膚效應伴熱帶 (Skin Effect)：**
* **原理：** 利用交流電在鐵磁性材料（鋼管）上的集膚效應加熱管道本身。需要專用電源和鋼管。
* **適用：** 超長距離（公里級）、大管徑、需要集中供電的場合（如長輸管道）。儀表伴熱基本不用。
4. **確定伴熱帶規格：**
* **功率密度 (W/m)：** 選擇的伴熱帶在維持溫度下的標稱功率密度 **須***大于或等于** 計算出的單位長度熱損失 `Qloss`。通常選擇略大于 `Qloss` 的規格（留有10%-20%裕量，考慮老化、保溫性能下降、安全系數）。**注意：** 自限溫伴熱帶的功率密度隨溫度變化，要查其在`Tm`下的功率值。
* **維持溫度等級：** 伴熱帶的***高維持溫度或暴露溫度須***高于所需的`Tm`。
* **電壓等級：** 匹配現場可用電源電壓。
* **長度：** 根據管道總長度 + 所有補償點（法蘭、閥門等）所需額外長度確定。自限溫可裁剪，恒功率（并聯型）需按廠家推薦的***大回路長度設計。
* **防爆等級：** **須***嚴格匹配安裝區域的防爆要求！**
* 明確區域劃分（氣體：Zone 1/2, Class I Div 1/2；粉塵：Zone 21/22, Class II Div 1/2）。
* 選擇具有相應認證的伴熱帶和控制元器件（如ATEX, IECEx, UL, CSA等）。認證標識要清晰完整。
* 自限溫和MI電纜在防爆區域應用廣泛。
* **護套材質：** 根據環境腐蝕性選擇（如氟聚合物FEP/PFA耐化學腐蝕，改性聚烯烴PO經濟通用）。室外安裝需耐紫外線。

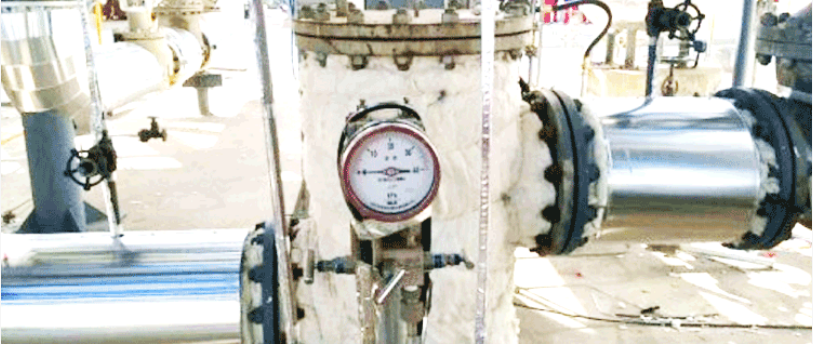

5. **選擇保溫材料及厚度：**
* 保溫層是電伴熱系統有效、節能運行的關鍵。保溫效果差會導致熱損失劇增，伴熱帶功率不足或能耗巨大。
* **材質：** 選擇導熱系數低、適合現場環境（溫度、濕度、化學兼容性）的材料。常用巖棉、玻璃棉（耐高溫好），橡塑（閉孔結構，防水汽好，適用于≤105°C），PIR/PUR（保溫性能優異）。
* **厚度：** 根據熱損失計算和經濟性確定。厚度增加會顯著減少`Qloss`，從而降低所需伴熱功率和運行能耗。通常有推薦的***小厚度（如DN15水管在-20°C環境下，橡塑保溫可能需要30-40mm厚）。**確保保溫層連續、完整、干燥、密封良好（特別是室外和潮濕環境）。**
6. **設計控制系統：**
* **目的：** 準確控制溫度、節能、報警。
* **簡單防凍：** 使用機械式溫控器（如管道恒溫器），設定在維持溫度略上（如5°C）。
* **準確控溫/節能：** 使用電子溫控器（帶PID或ON/OFF控制），配合管道溫度傳感器（RTD Pt100或熱電偶）。
* **關鍵儀表/遠程監控：** 使用智能溫度控制器或RTU/PLC，具備溫度顯示、設定、報警（超溫、低溫、斷線）、通訊（4-20mA, Modbus, HART等）功能。
* **防爆要求：** 控制箱、傳感器、接線盒等**須*****滿足所在區域的防爆要求。
* **回路設計：** 確定每個溫控回路控制的伴熱帶長度（需考慮伴熱帶的***大允許回路長度、啟動電流、斷路器容量）。
7. **電氣設計與附件：**
* **電源接線盒 (Junction Box)：** 連接電源線和伴熱帶，需要匹配防爆等級和環境防護等級（IP）。
* **尾端接線盒 (End Seal)：** 密封伴熱帶末端，防止潮氣侵入（自限溫、恒功率并聯型必需）。
* **三通接線盒 (Tee Kit)：** 用于伴熱帶在閥門、法蘭、儀表處的分叉連接。
* **溫控器安裝套管 (Thermowell)：** 用于安裝管道溫度傳感器，確保測量準確。
* **鋁箔膠帶/熱傳導膠泥：** 用于將伴熱帶緊密固定在管道上，特別是閥門法蘭等補償部位，改善熱傳導。
* **固定件：** 耐熱扎帶或玻璃纖維帶，固定伴熱帶和保溫層。
* **斷路器/熔斷器：** 提供過載和短路保護。選擇時需考慮伴熱帶的啟動電流（尤其是自限溫）和工作電流。
* **接觸器/固態繼電器：** 用于溫控器控制伴熱帶主回路通斷（大電流時必需）。
* **警示標簽：** 在保溫層外標明“內有電伴熱”。
