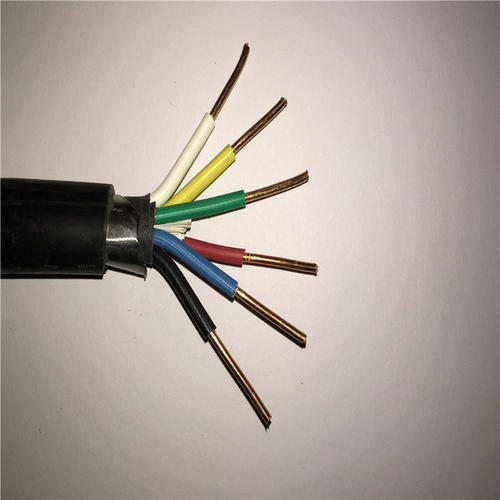

NH-BVR耐火電線電纜
一、標準企業標準，等效采用GB12666.6及國標GB/T12706-2002。二、用途本產品適用于額定電壓0.6/1KV及以下塑料絕緣電力電纜、450/750V及以下電氣裝備用電線電纜所使用的各類場
- 電 話：15956084188
- 傳 真：
- 郵 箱：229877070@qq.com
Description
一、標準
企業標準，等效采用GB12666.6及國標GB/T12706-2002。
二、用途
本產品適用于額定電壓0.6/1KV及以下塑料絕緣電力電纜、450/750V及以下電氣裝備用電線電纜所使用的各類場所，尤其適用于有耐火要求的各類輸配電、控制、報警和消防系統等線路。
三、耐火電纜使用特性
1、導體長期允許工作溫度：XLPE絕緣 90℃；PVC絕緣：（普通） 70℃，（耐高溫） 105℃
2、短路時（5s）導體允許溫度：XLPE絕緣 250℃；PVC絕緣： 160℃
四、耐火電纜型號
| A類耐火電線電纜 | ||
| 型號 | 額定電壓 | 名稱 |
| NH（A）-YJV | 0.6/1KV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套A類耐火電力電纜 |
| NH（A）-YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A類耐火電力電纜 | |
| NH（A）-YJV32 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 | |
| NH（A）-YJV42 | 銅芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 | |
| NH（A）-VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火電力電纜 | |
| NH（A）-VV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A類耐火電力電纜 | |
| NH（A）-VV32 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 | |
| NH（A）-VV42 | 銅芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套A類耐火電力電纜 | |
| NH（A）-KVV | 450/750V | 銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火控制電纜 |
| NH（A）-KVV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A類耐火控制電纜 | |
| NH（A）-KVVP2 | 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套A類耐火控制電纜 | |
| NH（A）-KVVP2-22 | 銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套A類耐火控制電纜 | |
| NH（A）-KVVRP | 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套A類耐火控制軟電纜 | |
| NH（A）-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火控制軟電纜 | |
| NH（A）-KVV32 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套A類耐火控制電纜 | |
| NH（A）-BV | 450/750V | 銅芯聚氯乙烯絕緣A類耐火固定敷設用電纜 |
| NH（A）-BVV | 300/500V | 銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火固定敷設用電纜 |
| NH（A）-BVVB | 銅芯聚氯乙烯絕緣聚氯乙烯護套A類耐火固定敷設用扁電纜 | |
| NH（A）-BVR | 銅芯聚氯乙烯絕緣A類耐火固定敷設用軟電纜 | |
| B類耐火電線電纜 | ||
| 型號 | 額定電壓 | 名稱 |
| NH-YJV | 0.6/1KV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套B類耐火電力電纜 |
| NH-YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套B類耐火電力電纜 | |
| NH-YJV32 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 | |
| NH-YJV42 | 銅芯交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 | |
| NH-VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火電力電纜 | |
| NH-VV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套B類耐火電力電纜 | |
| NH-VV32 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 | |
| NH-VV42 | 銅芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套B類耐火電力電纜 | |
| NH-KVV | 450/750V | 銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火控制電纜 |
| NH-KVV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套B類耐火控制電纜 | |
| NH-KVVP2 | 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套B類耐火控制電纜 | |
| NH-KVVP2-22 | 銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套B類耐火控制電纜 | |
| NH-KVVRP | 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套B類耐火控制軟電纜 | |
| NH-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火控制軟電纜 | |
| NH-KVV32 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套B類耐火控制電纜 | |
| NH-BV | 450/750V | 銅芯聚氯乙烯絕緣B類耐火固定敷設用電纜 |
| NH-BVV | 300/500V | 銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火固定敷設用電纜 |
| NH-BVVB | 銅芯聚氯乙烯絕緣聚氯乙烯護套B類耐火固定敷設用扁電纜 | |
| NH-BVR | 銅芯聚氯乙烯絕緣B類耐火固定敷設用軟電纜 | |
五、規格
| 型號 | 電壓 | 芯數 | 截面 mm2 |
| NH(A)-YJV NH-YJV NH(A)-YJV22 NH-YJV22 NH(A)-YJV32 NH-YJV32 NH(A)-YJV42 NH-YJV42 NH(A)-VV NH-VV NH(A)-VV22 NH-VV22 NH(A)-VV32 NH-VV32 NH(A)-VV42 NH-VV42 | 0.6/1kV | 1 | 1.5-800 |
| 2 | 1.5-185 | ||
| 3 | 1.5-400 | ||
| 4/5 | 1.5-300 | ||
| 3+1/4+1/3+2 | 4-300 | ||
| NH(A)-KVV NH-KVV | 450/750V | 2-61 2-14 | 0.75-2.5 4-10 |
| NH(A)-KVV22 NH-KVV22 | 4-14 7-61 | 4-10 0.75-2.5 | |
| NH(A)-KVVP2 NH-KVVP2 | 4-14 7-61 | 4-10 0.75-2.5 | |
| NH(A)-KVVP NH-KVVP | 2-61 2-14 | 0.75-2.5 4-10 | |
| NH(A)-KVVP2-22 NH-KVVP2-22 | 4-14 7-61 | 4-10 0.75-2.5 | |
| NH(A)-KVVRP NH-KVVRP NH(A)-KVVR NH-KVVR | 4-61 | 0.5-2.5 | |
| NH(A)-KVV32 NH-KVV32 | 4-10 7-61 19-61 | 4-10 1.5-2.5 0.75-1 | |
| NH(A)-BV NH-BV | 450/750V | 1 | 1.5-400 |
| NH(A)-BVV NH-BVV | 300/500V | 1/2/3/4/5 | 0.75-10 1.5-35 |
| NH(A)-BVR NH-BVR | 450/750V | 1 | 1.5-70 |
| NH(A)-BVVB NH-BVVB | 300/500V | 2/3 | 0.75-10 |
六、產品性能
1、耐火電線電纜的導體符合GB/T3956的規定。
2、耐火絕緣層：根據耐火等級的不同，分別選用合成云母帶和金云母帶。A類耐火電纜，耐火層采用合成云母帶，其耐火等級為1000-1200℃；B類耐火電纜，耐火層采用金云母帶，其耐火等級為850-950℃。
3、耐火電線電纜的塑料絕緣厚度與相應的普通電線電纜的絕緣厚度相同。
4、耐火電線電纜的外徑：因增加了耐火絕緣層，耐火電線電纜的外徑比相應的普通電線電纜略有增加。
5、耐火電線電纜載流量：耐火電線電纜的載流量應不低于相應的普通電線電纜的載流量。
